航天·城上城(一期)變配電及戶表工程

工程概況：

航天· 城上城一期工程位于四川省成都市高新區益州大道599號，由成都神州航天房地產有限公司投資興建，中國建筑第五工程局施工總承包，由中建五局三公司四川分公司承擔施工任務，送變電施工變配電及戶表工程由四川蜀天建設工程總承包有限公司專業分包。本工程為E-7地塊航天.城長城一期變配電工程，總建筑面積191345平方米，其中地上住宅面積為：82431平方米，地上非住宅面積為：59154平方米，地下三層，建筑面積：49760平方米，10#、11#、12#樓三層以上為居住樓、三層以下為商業樓、13#樓為寫字樓。

變配電及戶表工程合同金額為：12894838元。此工程共計5個配電房，位于10#、11#樓、12#樓、13#樓地下室負一層。本工程范圍為E-7地塊高壓10KV電源由市電不同區域的兩個110KV開關站分別各引入一路10KV電源供電，由高壓開關站分別引出10KV電源至1ES變電所非居高壓配電室及4ES變電所住宅高壓配電房供電。

建設規模：

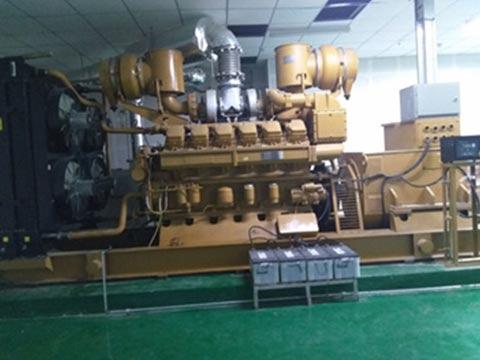

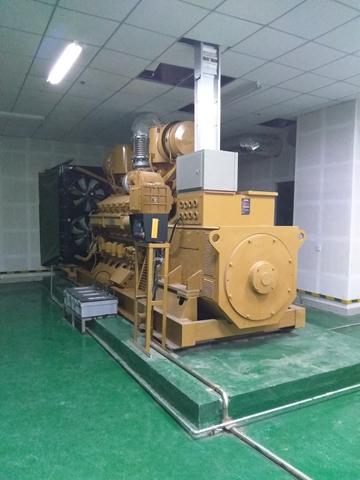

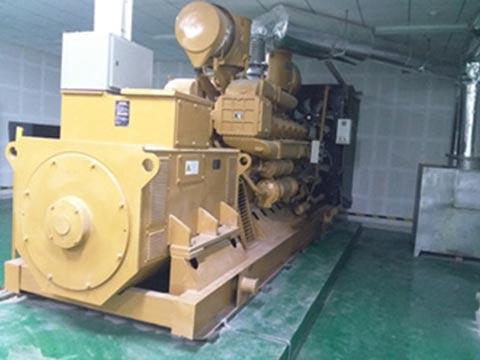

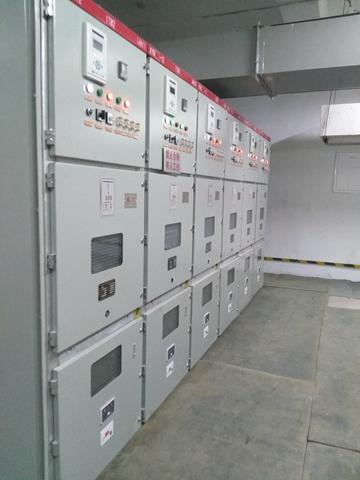

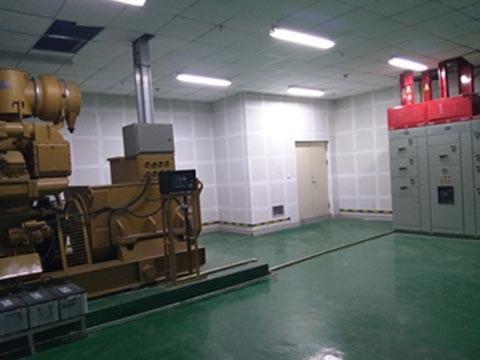

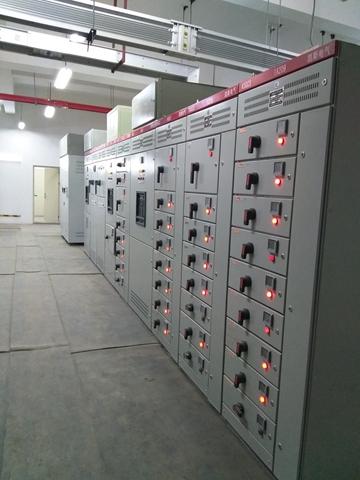

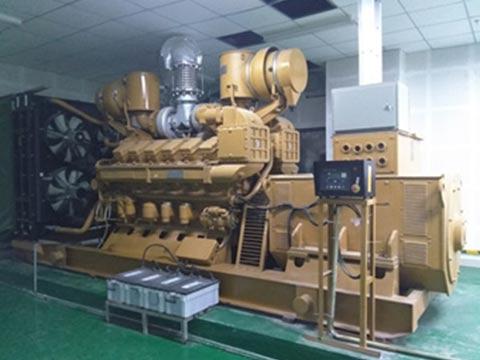

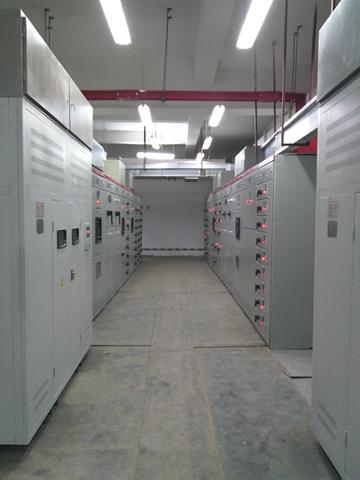

航天·城上城(一期)變配電及戶表工程：配電箱66臺安裝10#樓、11#樓、12#樓各樓層豎井里。，高壓配電柜39臺，低壓配電柜84臺，分別位于地下室負一層1ES-5ES配電房。YFD-WDZA-YJ(F)E-0.6/1-1(4X240+1X120)電力電纜敷設2483.04米，YFD-WDZA-YJ(F)E-0.6/1-1(4X150+1X95)電力電纜敷設204米，YFD-WDZA-YJ(F)E-0.6/1-1(4X120+1X70)電力電纜敷設168米，YFD-WDZA-YJ(F)E-4(1X150)電力電纜敷設96米，YJV22-8.7/15KV-1(3x400)銅芯電纜敷設349.75米，YJV-8.7/15kV(3x120)銅芯電纜敷設1367.79米，YJV-8.7/15kV(3x150)銅芯電纜300米，分別敷設于1ES-5ES配電房連接及10#樓、11#樓、12#樓豎井內敷設;橋架安裝400x200高壓電纜橋架64.1米， 400x150高壓電纜橋架9.12米， 300x200高壓電纜橋架105.91米， 300x150高壓電纜橋架125.76米， 200x150高壓電纜橋架130.51米，安裝與地下室負一層;柴油發電機SP1200D 1090KW柴油發電機組1臺安裝于13號樓地下室負一層柴油發電機房，干式變壓器SGB11-1600/10干式變壓器2臺， SGB11-1250/10干式變壓器2臺， SGB11-1000/10干式變壓器3臺， SGB11-800/10干式變壓器2臺， SGB11-630/10干式變壓器2臺安裝于地下室負一層1ES-5ES配電房，GZWG-100AH/220直流屏3臺， GZDW-50Ah/220直流屏1臺安裝于1ES、4ES配電房，安裝后臺系統2臺，母線槽TMY-4(2(125x10))+1(125x10)封閉母線14.8米， TMY-4[2(100X10)+1(100X8)]封閉母線44.6米， TMY-4[(125X10)+1(80X8)]封閉母線11米， TMY-4X(100X8)+1(63X6.3)封閉母線11米， TMY-4X(80X8)+1(63X6.3)封閉母線11米安裝1ES-5ES配電房變壓器與柜體以及柜子與柜子之間連接，電纜支架制作、安裝1.83t位于地下室各個配電房。采集器39臺、集中36臺、負控裝置5臺、830只戶表位于10#、11#、12#樓各樓層配電柜內及1ES-5ES配電房。
