厄瓜多爾TP工程

工程名稱：厄瓜多爾Toachi-Pilaton水電站工程

工程地點：厄瓜多爾首都基多市約80Km西南的Pilaton河、Toachi河上

項目業主：厄瓜多爾拓昂彼水電公共公司

發包單位：中國水利電力對外公司

工程概況：

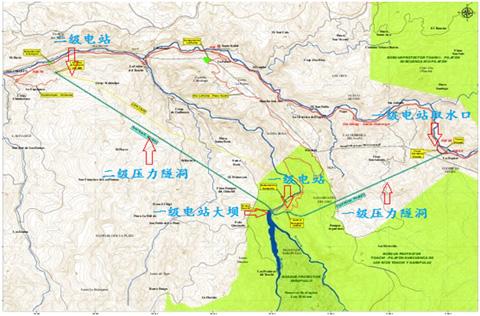

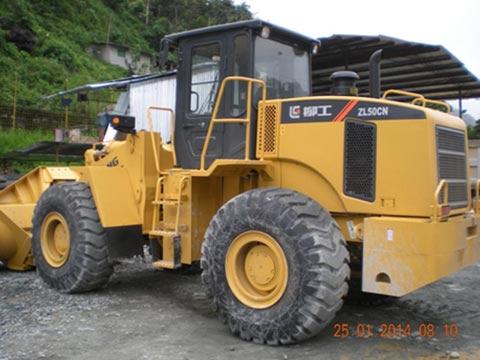

Toachi-Pilaton水電站工程項目(簡稱TP水電站項目)位于厄瓜多爾西部安第斯山脈，行政區域?qū)儆诙蚬隙酄柶J查省。工程項目地點位于厄瓜多爾首都基多市西南約80Km的Pilaton河、Toachi河上。TP水電站包括一級和二級電站，主要以發電和防洪為目的。

一級電站主要建筑物包括：

(1)、取水建筑物：包括一座3孔閘壩和一座沉砂池;

(2)、引水隧洞：為長度5980m的壓力隧洞，混凝土襯砌后為直徑3.8m的圓斷面隧洞;

(3)、上級調壓井：深度165.72m，上部64m襯砌后為直徑12m的圓斷面豎井，下部101.72m襯砌后為直徑3.5m的圓斷面豎井;

(4)、一級電站地下發電廠房(包括內部調壓室、泄水隧洞等)：廠房開挖尺寸為39mx14mx30.92m(長x寬x高)，裝有3臺水輪發電機組，裝機容量為49MW(3x16.3MW);

二級電站主要建筑物包括：

(1)、導流建筑物：為一條505m的導流隧洞，開挖尺寸為8.9mx10m的城門洞型隧洞;

(2)、取水建筑物：為1座混凝土重力壩，最大壩高65m，長170.5m，布置有1座壩后式電源廠房，裝機容量為1.4MW;

(3)、引水隧洞：為長度8732m的壓力隧洞，混凝土襯砌后為直徑5.6m的圓斷面隧洞;引水隧洞中部施工支洞長度1500米;

(4)、上級調壓井：深度227.6m，上部100m襯砌后為直徑15m的圓斷面豎井，下部127.6m襯砌后為直徑3.5m的圓斷面豎井;

(5)、二級電站地下發電廠房(包括內部調壓室、泄水隧洞等)：廠房開挖尺寸為66.4mx27.3mx48.08m(長x寬x高)，裝有3臺水輪發電機組，裝機容量為204MW(3x68MW);

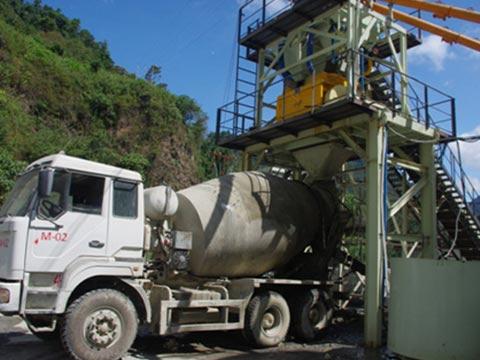

TP水電站項目主要施工工程量為：石方開挖110萬方，混凝土40萬方，錨桿29萬米，鋼筋9000噸，工字鋼3200噸。

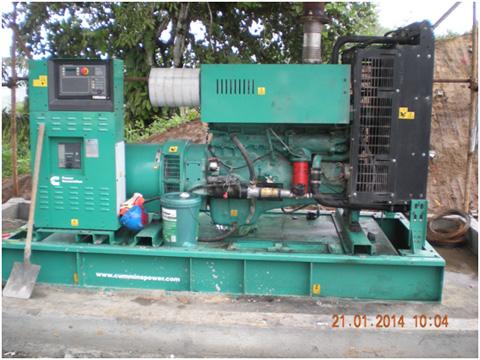

TP水電站項目合同總造價為19.079億元人民幣。由我公司承建的項目主要為一級電站上級調壓井，二級導流隧洞、二級壓力隧洞、二級調壓井和二級廠房(包括壓力鋼管和泄水隧洞等)的土建施工，合同額為5.49億人民幣。

TP水電站項目于2011年10月份開工，施工總工期1340天。

厄瓜多爾TP水電站一級調壓井工程

工程名稱：厄瓜多爾TP水電站一級調壓井工程

厄瓜多爾TP水電站一級調壓井施工簡況 ：

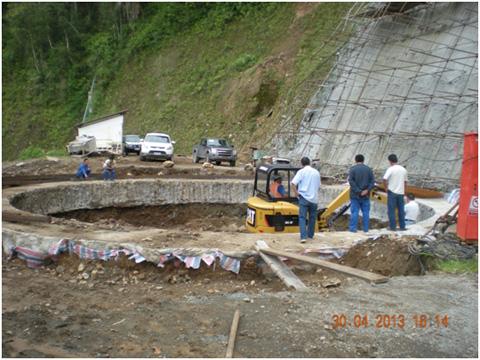

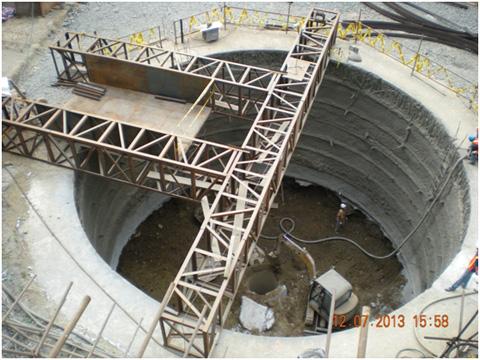

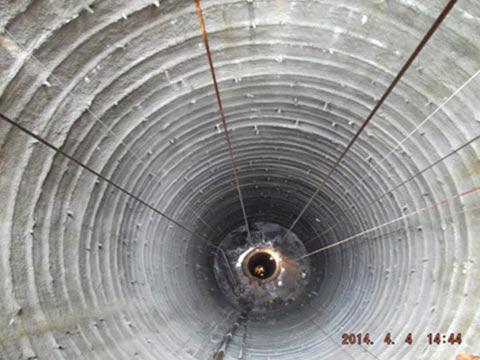

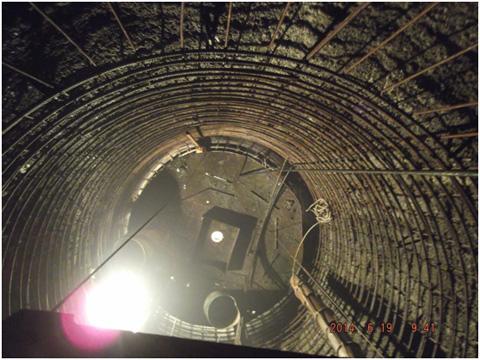

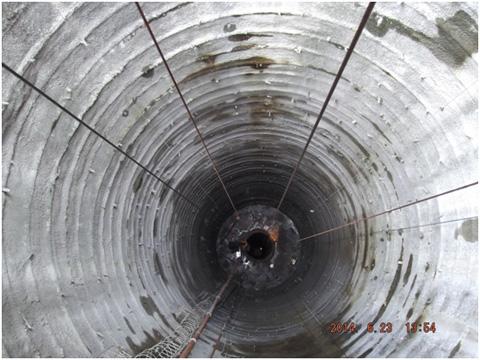

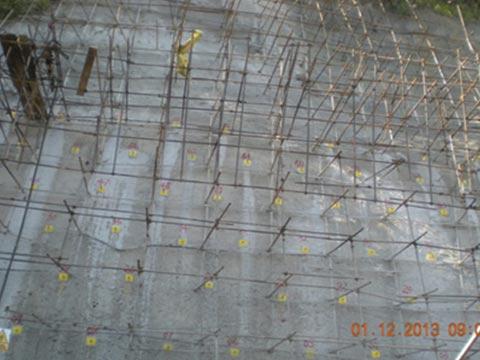

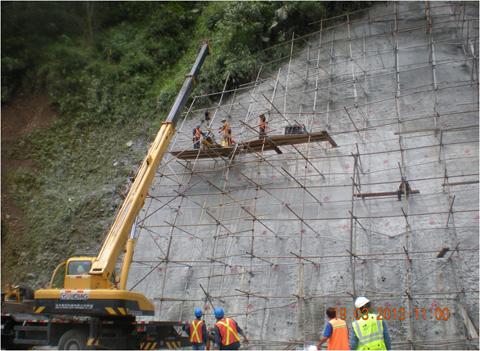

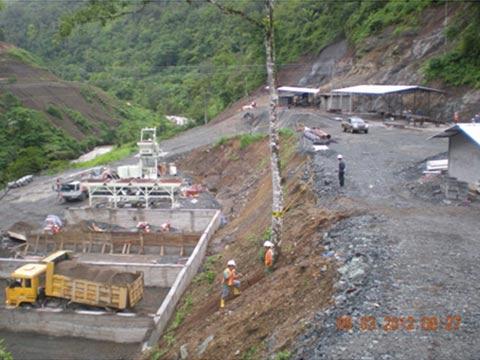

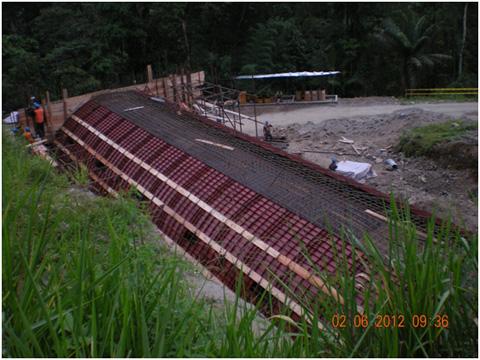

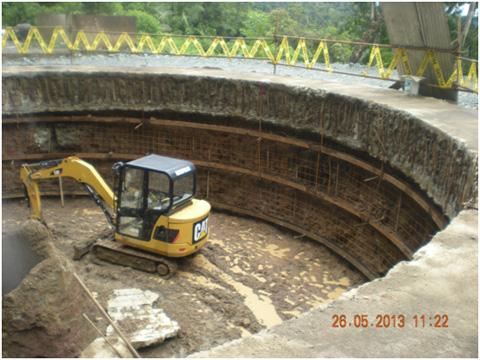

一級電站上級調壓井為深豎井，高度為165.72m(高程1129m～963.28m)。其中上部64m(高程1029m～1065m)開挖斷面為直徑13.2m的圓形，鋼筋混凝土襯砌后為直徑12m的圓斷面;下部101.72m(高程1065m～863.28m)開挖斷面為直徑4.5m的圓斷面，鋼筋混凝土襯砌后為直徑3.5m的圓斷面。

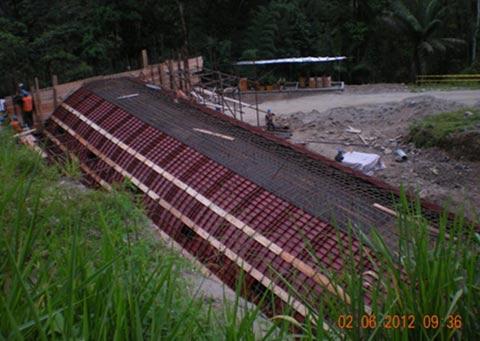

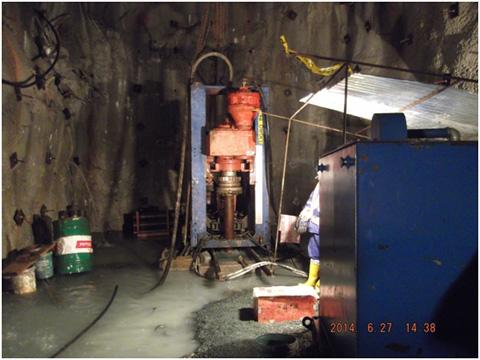

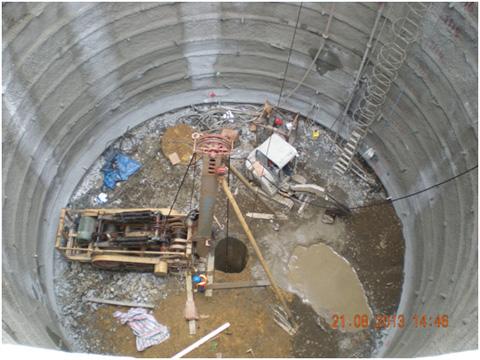

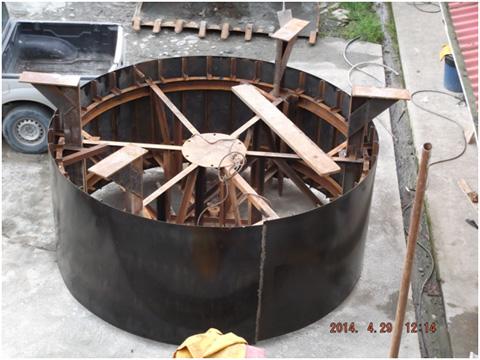

一級調壓井豎井開挖主要采用LM200反井鉆機先開挖?1.4m溜渣豎井，然后才讓手風鉆進行擴挖的施工方法，由于豎井上部35m為土層，在土層段先采用人工開挖直徑2.5m的基礎置換豎井然后回填混凝土，以滿足反井鉆機的施工要求;混凝土襯砌施工采用滑模進行澆筑施工。一級調壓井于2013年2月17日開挖支護結束，目前正在進行混凝土襯砌施工。

厄瓜多爾TP水電站二級電站壓力引水隧洞工程

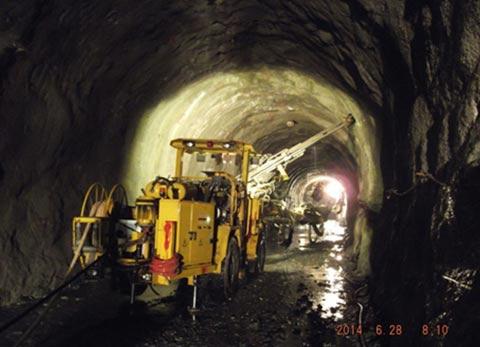

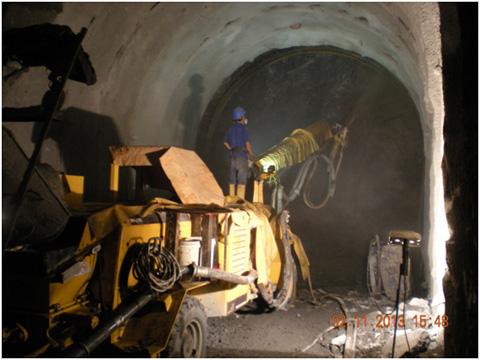

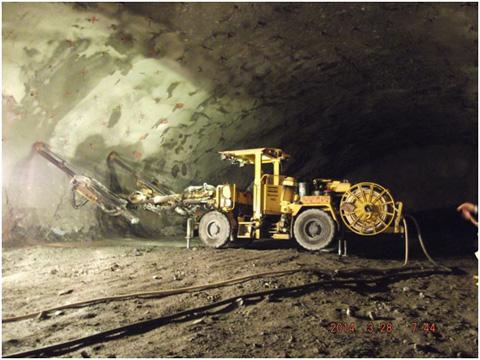

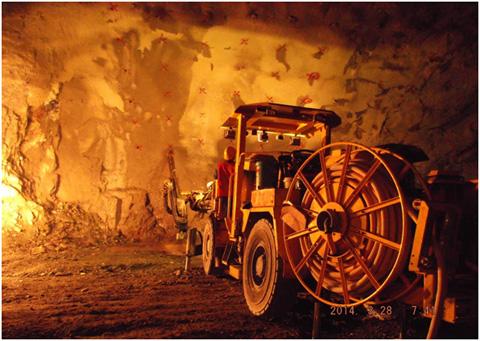

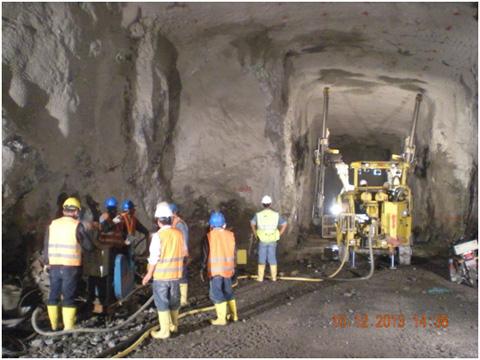

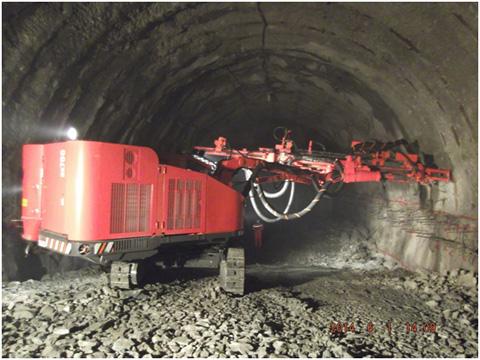

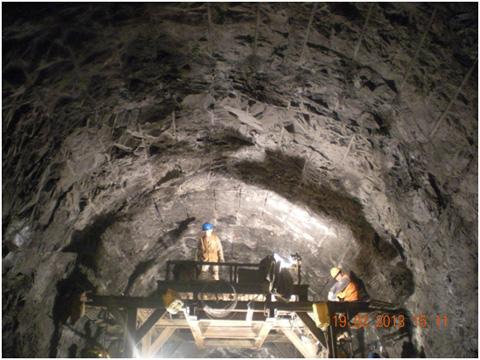

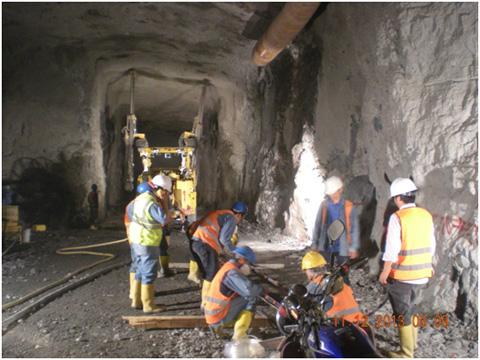

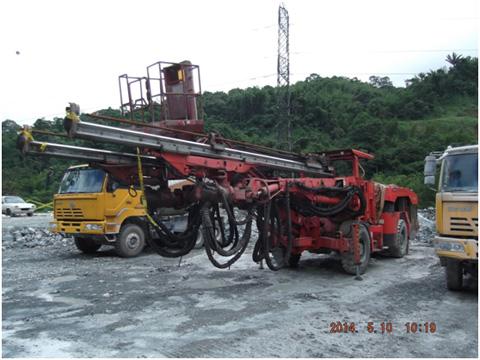

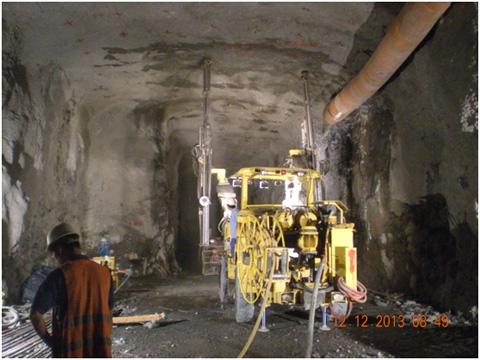

二級壓力隧洞采用雙臂鑿巖臺車進行系統錨桿造孔施

工程名稱：厄瓜多爾TP水電站二級電站壓力引水隧洞工程

厄瓜多爾TP水電站項目二級電站引水壓力隧洞施工簡況 ：

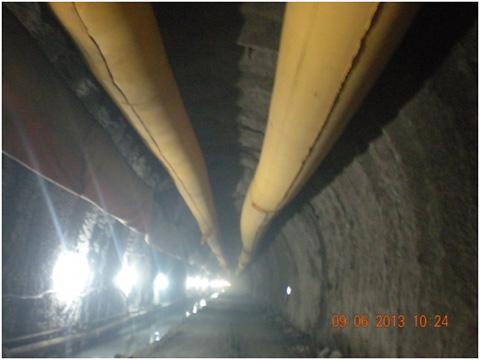

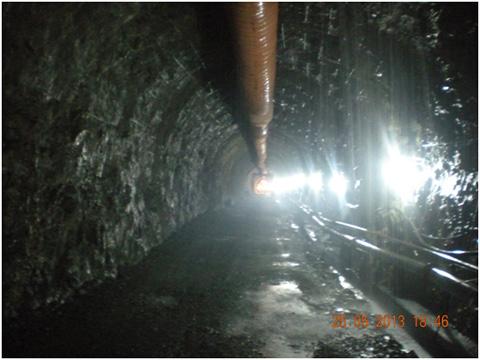

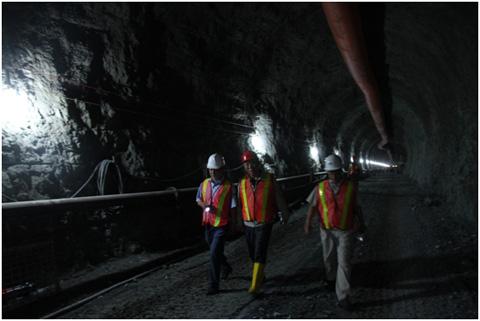

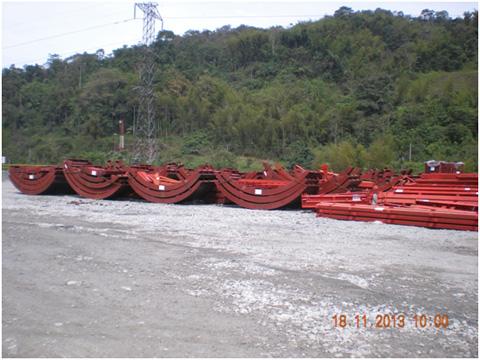

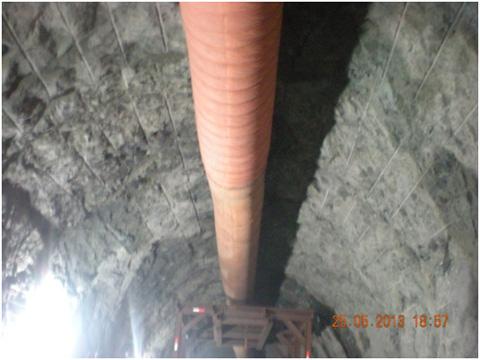

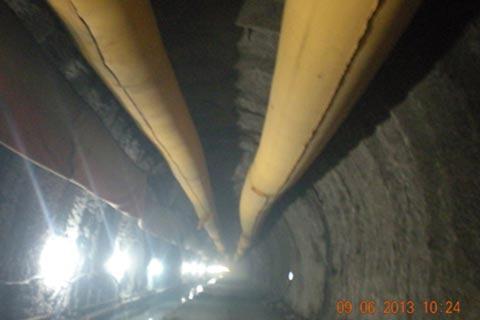

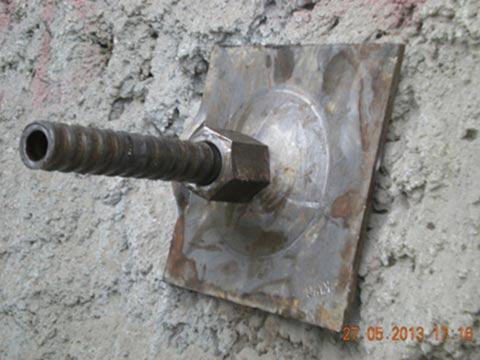

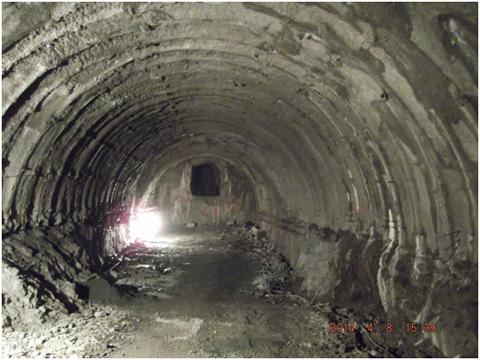

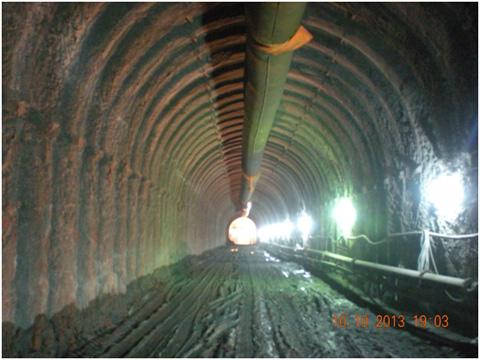

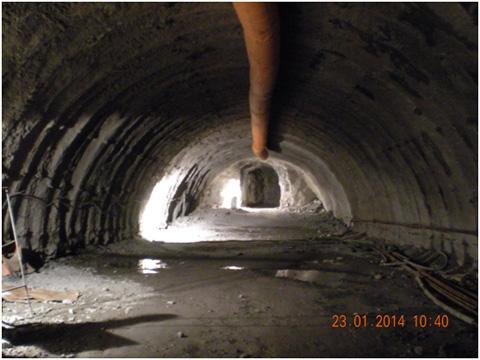

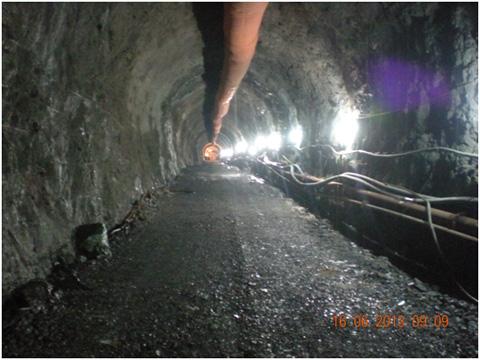

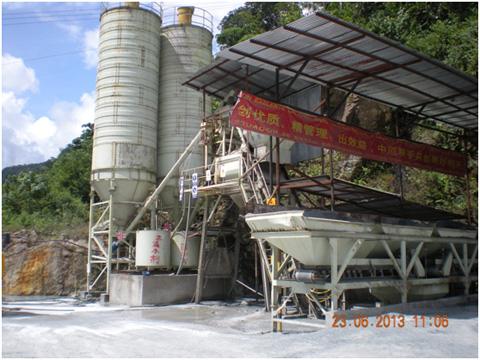

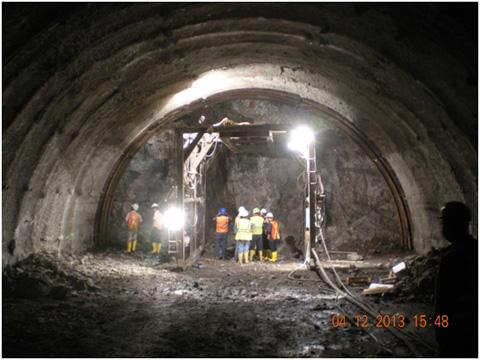

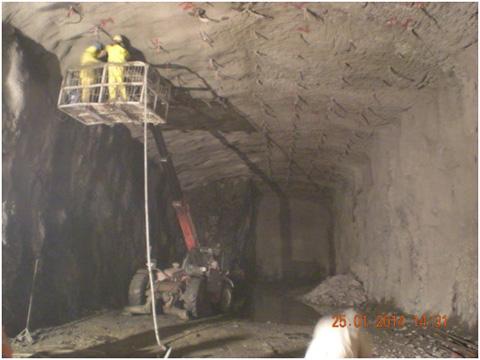

二級壓力隧洞總長8732m，開挖斷面為6.5mx6.45m馬蹄型，襯砌后為直徑5.6m的圓型斷面。主要支護方式為?25mm、L=3.5m系統錨桿、掛網噴10cm厚混凝土，不良地質段采用HEB160工字鋼鋼支撐結合超前錨桿、掛網噴20cm厚混凝土加強支護?；炷烈r砌厚度為30cm，為雙層鋼筋混凝土。累計石方洞挖30.4萬方，噴混凝土1.5萬方，錨桿5.3萬米，鋼筋制安2300噸，混凝土襯砌7.86萬方。

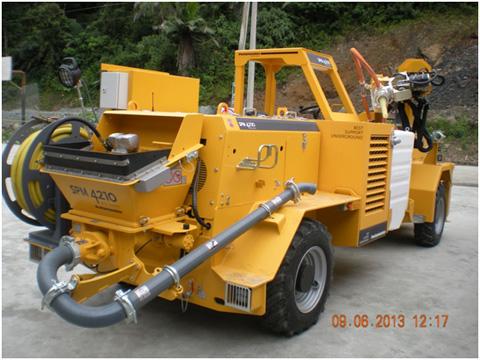

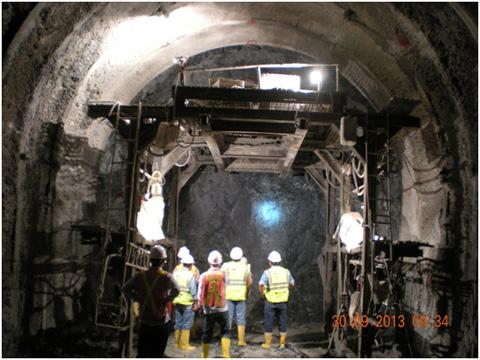

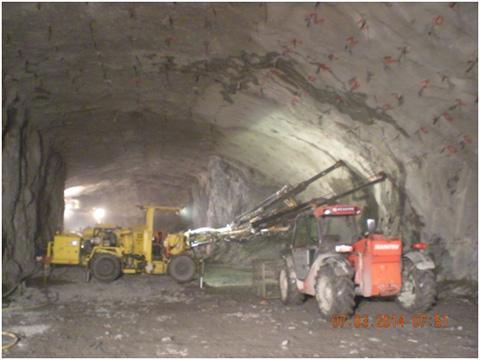

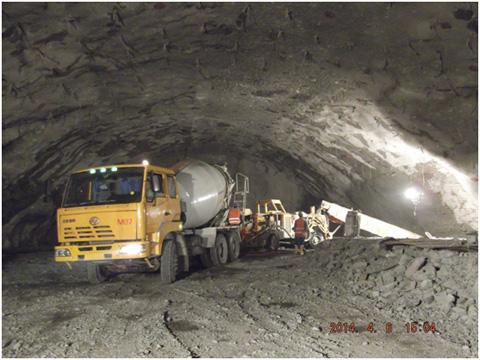

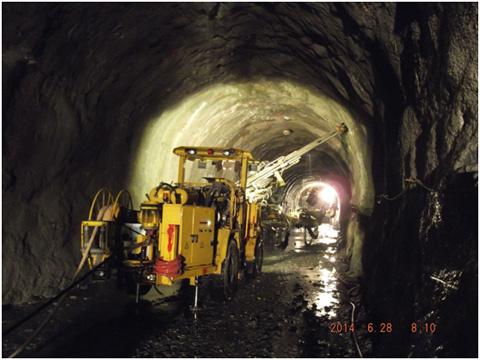

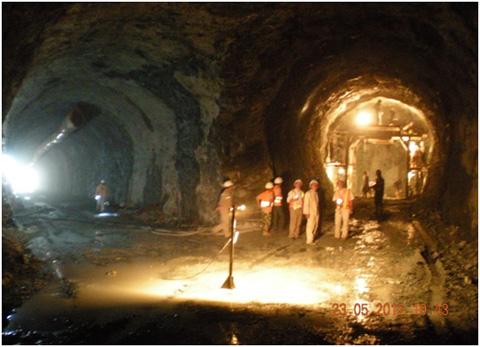

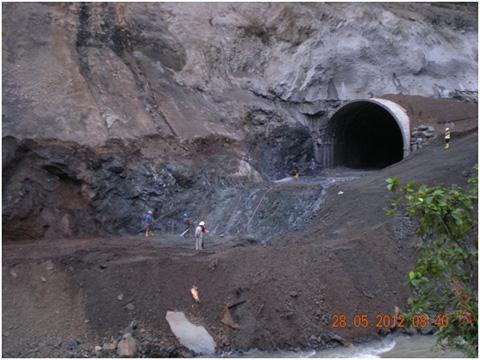

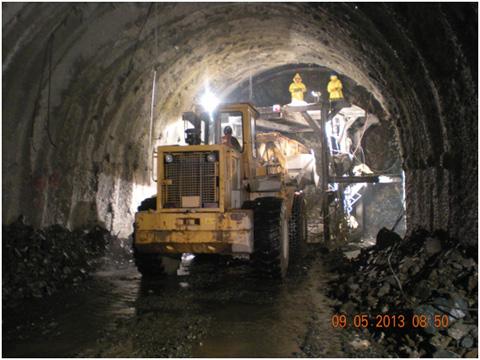

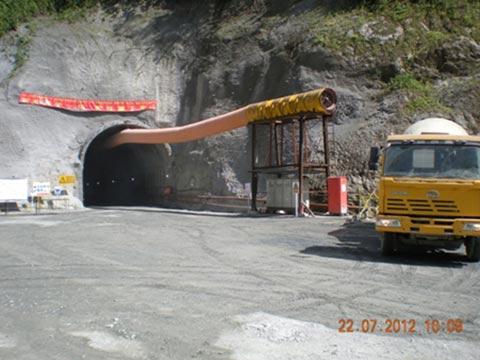

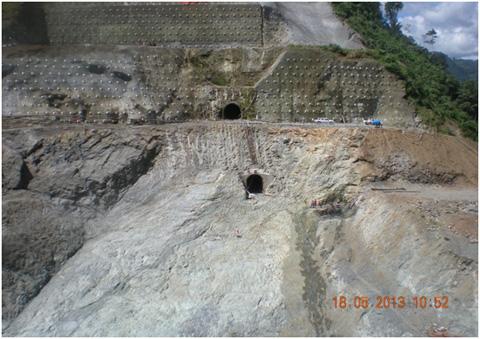

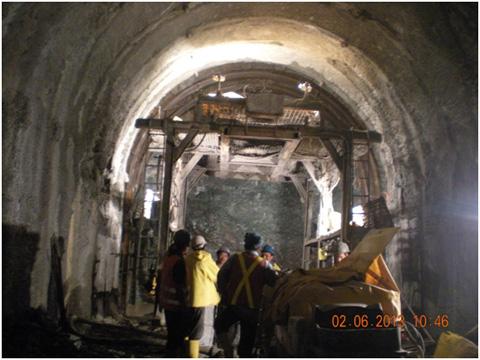

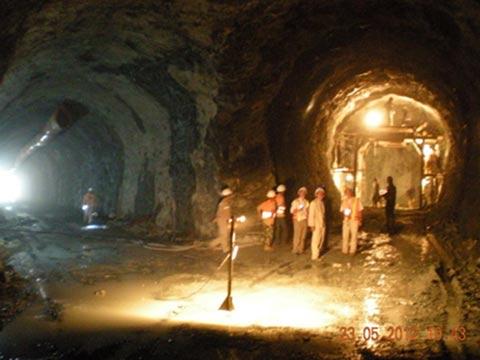

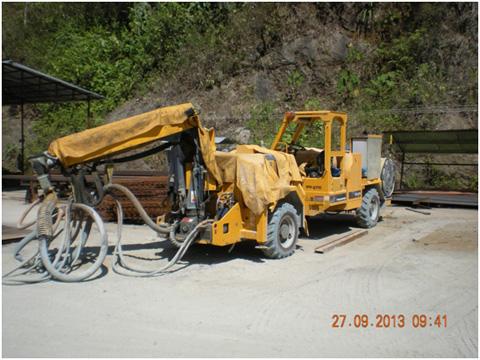

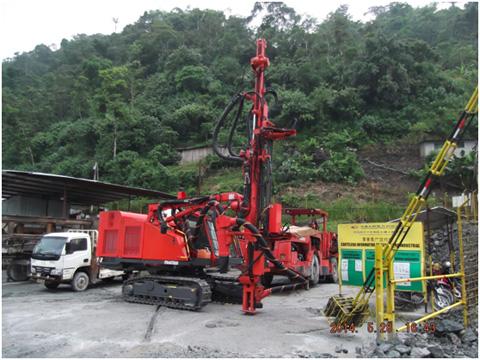

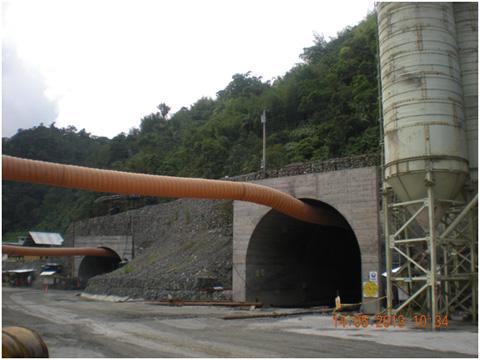

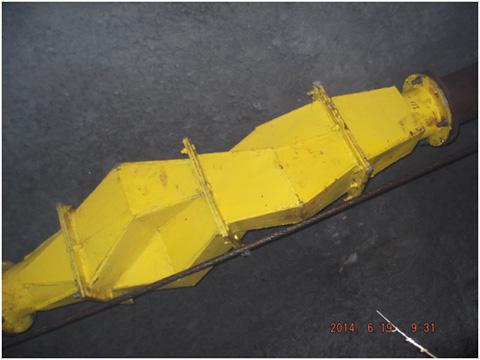

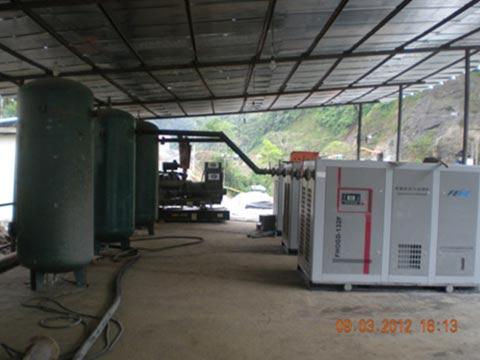

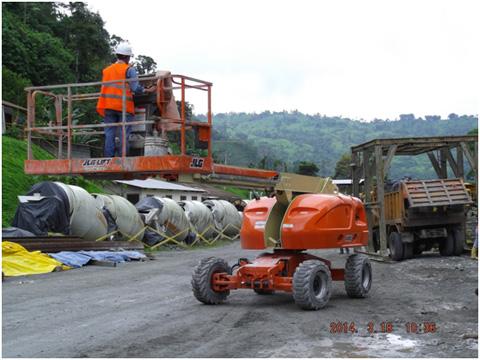

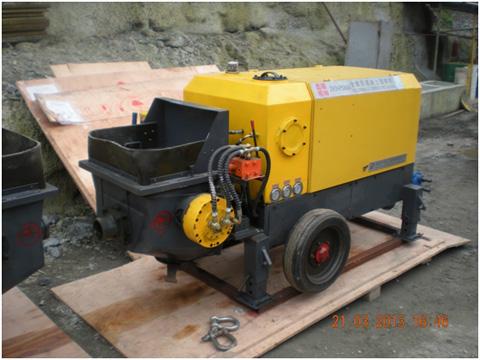

分別在隧洞進口、中部各布置1條施工支洞，進口施工支洞(長190m)與主洞相交于0+220樁號，中部施工支洞(長1535m)與主洞相交于4+797樁號，出口與出口交通洞相連，將隧洞開挖支護和混凝土襯砌施工分為4個工作面進行。隧洞開挖采用人工手風鉆進行鉆爆開挖，噴混凝土采用混凝土濕噴車進行施工，系統錨桿采用雙臂鑿巖臺車進行施工，混凝土襯砌采用全圓針梁鋼模臺車進行施工。

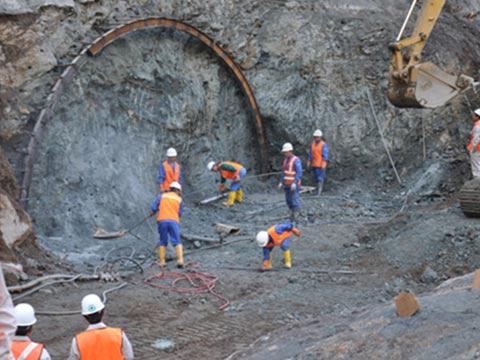

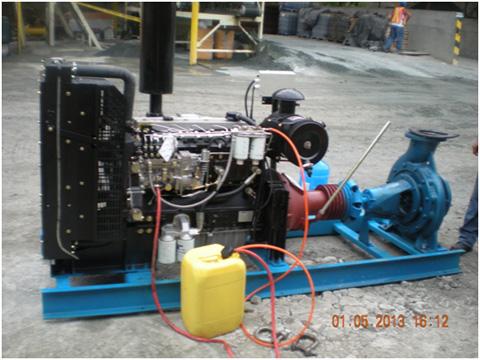

二級引水壓力隧洞進口支洞于2012年5月18日進入主洞施工;中部支洞于2012年12月26日進入主洞施工;出口由于受征地影響開工較晚，并且出口交通洞需下穿國家公路(埋深3m)，采取先澆筑明洞混凝土，然后進行公路改線繞行，穿公路段采取分部開挖、短進尺、弱爆破、鋼支撐及超前管棚加強支護，避免破壞公路路基及路面，混凝土襯砌緊跟掌子面的施工方法進行施工，穿過公路段后恢復原公路通行。出口交通洞于2013年6月8日才進入主洞施工。在施工過程中，克服了不良地質段較多、地下水涌水異常豐富等重重困難，截止6月27日，累計開挖支護完成7314m，占83.7%。中部支洞以上剩余274m，預計將于7月底貫通，轉入混凝土襯砌施工;中部支洞以下剩余1140m，預計將于年底貫通。

厄瓜多爾TP水電站二級電站導流隧洞工程

工程名稱：厄瓜多爾TP水電站二級電站導流隧洞工程

厄瓜多爾TP水電站二級電站導流隧洞施工簡況：

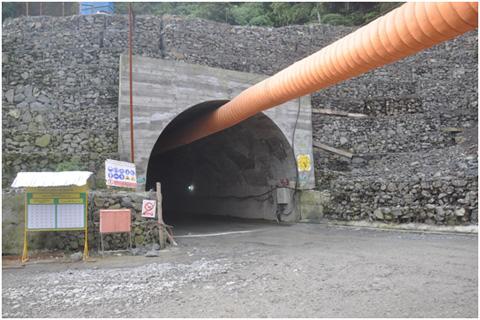

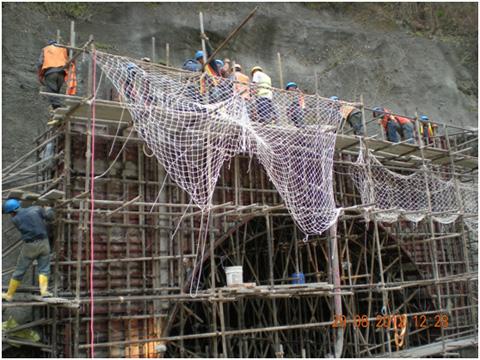

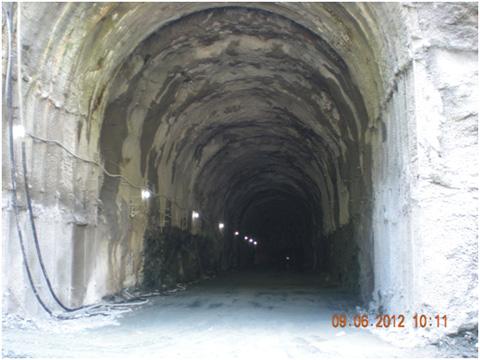

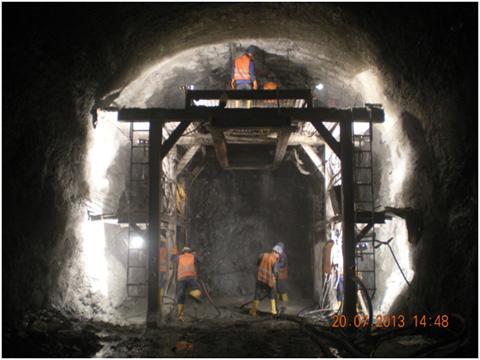

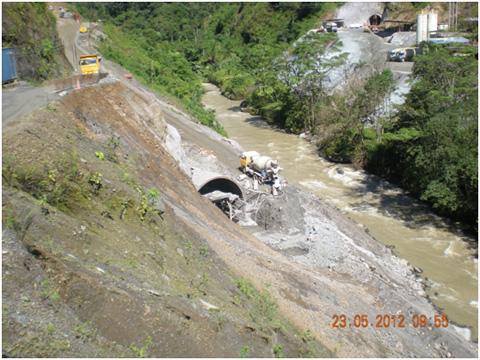

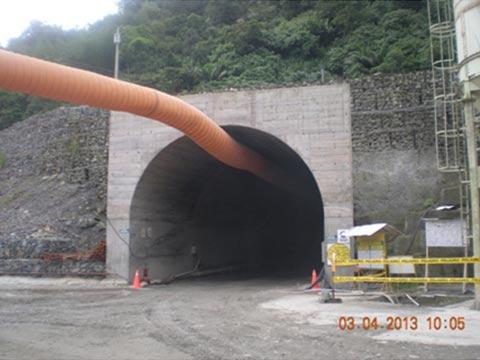

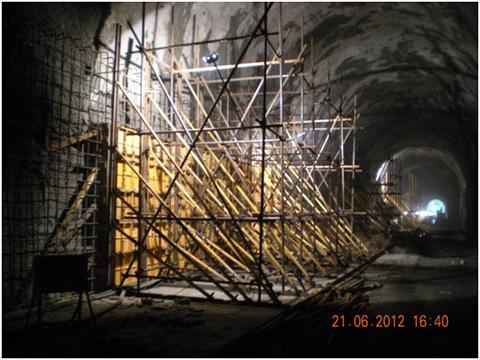

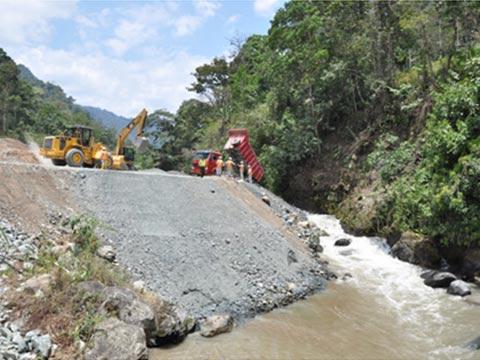

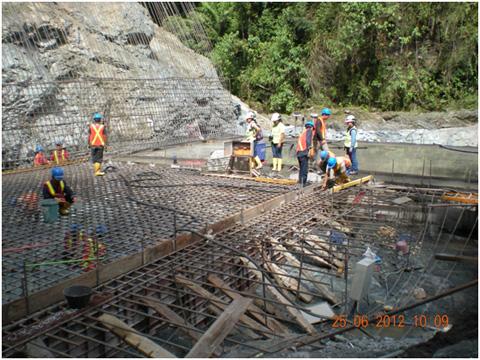

二級電站導流洞全長507m，開挖斷面為9.1mx10m的城門洞型，采用人工手風鉆鉆爆開挖，支護形式為?25mm、L=4.5m全程樹脂錨固劑錨桿和掛網噴10cm厚混凝土，不良地質段采用工字鋼鋼支撐結合超前錨桿、掛網和噴混凝土進行加強支護;鋼筋混凝土襯砌底板厚度1m、邊頂拱厚度0.5m。于2011年10月28日開工，2012年9月11日截流過水。

在施工過程中，出口穿公路段具有埋深淺、偏壓較大等特點，采用了先開挖導洞后擴挖、預留巖柱等措施，保證了施工安全。在進口段混凝土襯砌施工過程中，取消了閘門段混凝土和閘門及啟閉機室等項目，后期封堵施工時利用大壩底孔進行泄流，節約了施工成本，加快了施工進度。

厄瓜多爾TP水電站二級電站地下廠房、下級調壓室工程

工程名稱：厄瓜多爾TP水電站二級電站地下廠房、下級調壓室工程

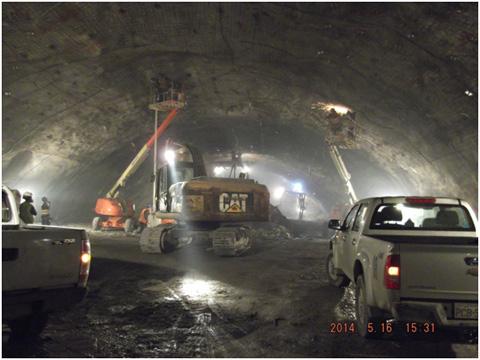

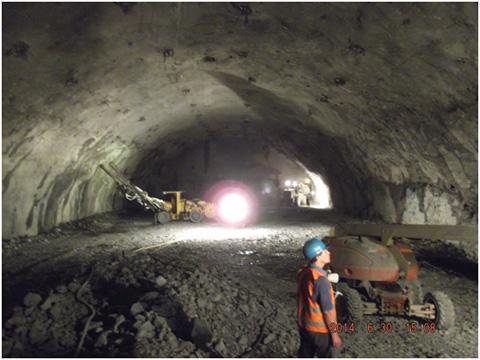

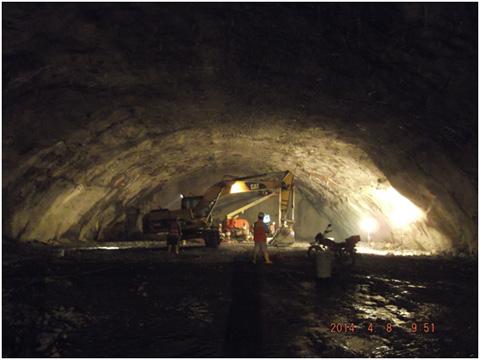

厄瓜多爾TP水電站二級電站地下廠房及下級調壓室施工簡況：

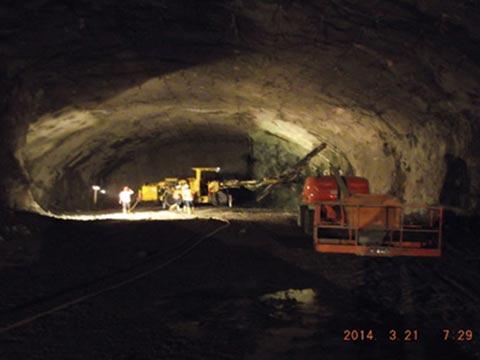

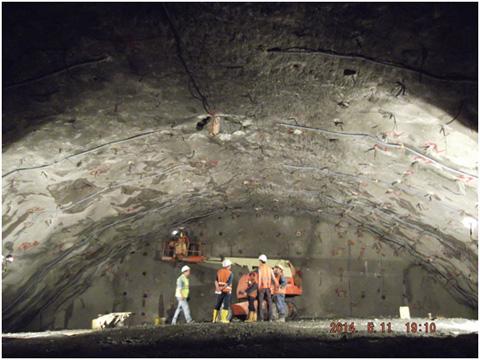

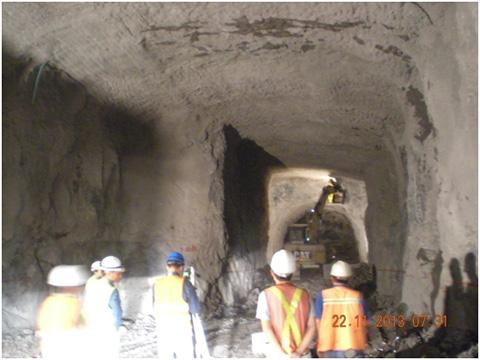

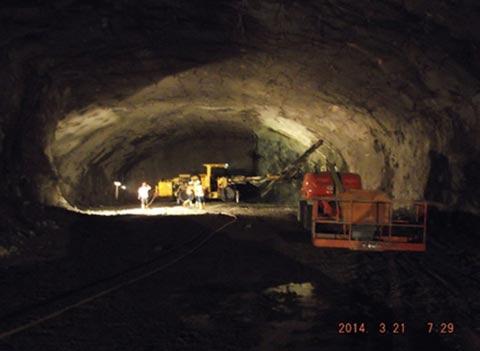

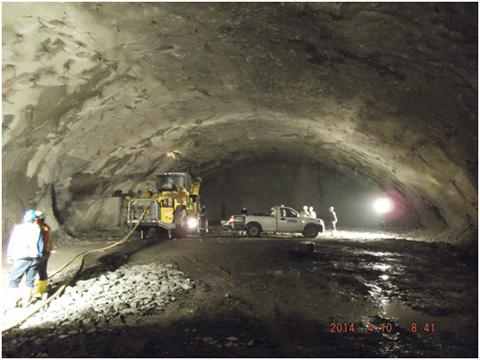

二級電站廠房為地下式發電廠房，開挖尺寸為：66.4mx27.3mx48.08m長x寬x高)，轉機容量為3x68MW;

二級調壓室布置在緊鄰廠房的下游側，開挖尺寸為53.5mx11.2mx37m(長x寬x高)。
